Gnutti Transfer 21 CNC with 12 rotatably clamps

Gnutti Transfer 21 CNC with 12 rotatably clamps

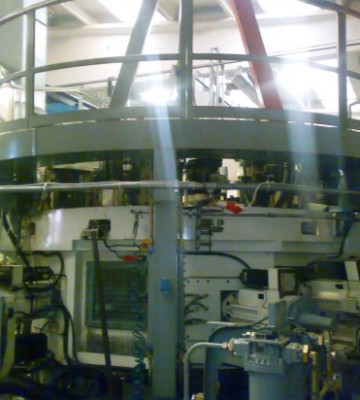

Macchina transfer Gutti CN a ‘ragno’ con 21 unità:
n. 11 unità dall’alto di cui 3 montate su assi a croce controllati e 2 montate su slitta ed 1 recesso PKE-025,
n. 4 unità radiali di cui 1 su asse controllato
n. 6 unità da sotto Le unità hanno attacco ISO40 ad eccezione delle unità su slitta con attacco HSK63.

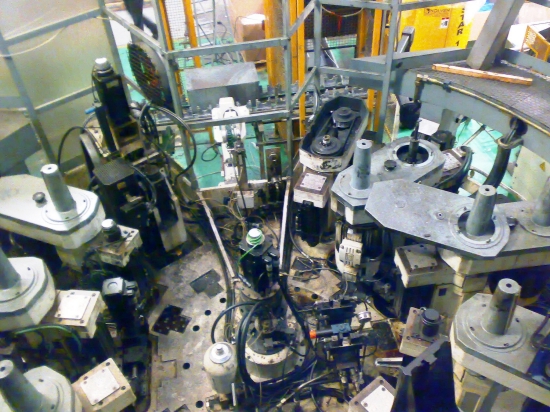

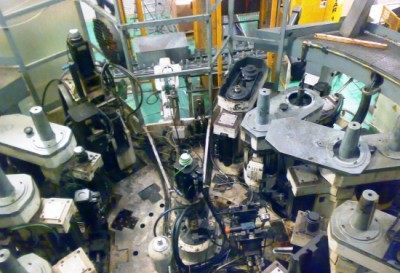

La tavola è sospesa ed ha 12 stazioni con n.12 morse che possono ruotare di 5-10-15-20….90°
Morse girevole tra st.7 e st.8, st.12 e st.1.

Trasportatore trucioli con sistema di filtraggio a carta.

Controllo volumetrico di chiusura staffe.

Controllo numerico Fanuc mod. (da verificare).

La macchina è del 2003 e ha lavorato solo il medesimo particolare in alluminio pressofuso, non è mai stata riattrezzata (in caso di necessità lo possiamo fare noi).
